Построение сетевого графика в масштабе времени

В практике получили распространение сетевые графики, составленные в масштабе времени с привязкой к календарным срокам. При контроле над ходом работ такой график позволит быстро найти работы, выполняемые в определённый период времени, установить их опережение или отставание и в случае необходимости перераспределять ресурсы.

Сетевой график, составленный в масштабе времени, даёт возможность построить графики потребности в ресурсах и тем самым установить соответствие их фактическому наличию. Построение сетевого графика в масштабе времени производится по ранним началам или поздним окончаниям работ и идёт последовательно от исходного события до завершающего.

Привязку сетевого графика к календарю удобно производить при помощи календарной линейки, в которую записываются годы, месяцы и числа (без выходных и праздничных дней). Пользуясь таблицей, можно легко найти календарную дату начала или окончания работы.

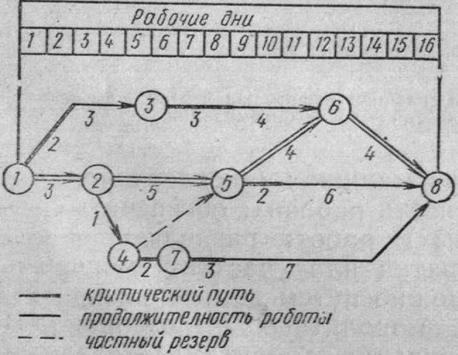

Сетевой график 6. Сетевой график в масштабе времени

В случаях изменений исходных данных и фактического хода работ, сетевой график, составленный применительно к масштабу, вызывает усложнения при его корректировке. Поэтому такой метод применим для сравнительно небольших сетевых графиков.

Заключение

На основании вышеизложенного можно утверждать, что методы сетевого планирования и управления обеспечивают руководителей и исполнителей на всех участках работы обоснованной информацией, которая необходима им для принятия решений по планированию, организации и управлению. А при использовании вычислительной техники СПУ является уже не просто одним из методов планирования, а автоматизированным методом управления производственным процессом.
