Фильтрация изображения.
Понятие фильтрации в данном случае весьма обширно, и включает в себя любое преобразование графической информации. Фильтрация может быть задана не только в виде формулы, но и в виде алгоритма, его реализующая. Человек запоминает графическую информацию, в основном, в виде трех ее составляющих
- 1. Низкочастотные составляющие изображения. Они несут информацию о локализации объектов, составляющих изображения. Эта составляющая наиболее важна, так как связка глаз - мозг уделяет ей первостепенное внимание.
- 2. Высокочастотные составляющие изображения. Они отвечают за цветовые перепады - контуры изображения. Увеличивая их, мы повышаем резкость изображения.
- 3. Текстуры изображения. Чтобы понятно объяснить, что это такое проведем небольшой эксперимент. Расслабьтесь, вспомните интерьер вашего дома, например, письменный стол. Вы знаете его очертания, местоположение, цвет - это низкочастотные характеристики, вспомнили его заостренные углы, небольшую царапину где-нибудь ближе к его кромке - это высокочастотные составляющие. Также Вы знаете, что стол деревянный, но не можете в точности рассказать обо всех мельчайших деталях его поверхности, хотя общие характеристики (коричневый с темными впадинами, две области расхождения концентрических эллипсов от сучков) - наверняка. В данном случае в скобках - описание текстуры. Можно трактовать текстуру как характеристику участков в контурах изображения.
Будем рассматривать фильтры в виде квадратной матрицы A. Пусть исходное изображение X, а получаемое как результат фильтрации - Y. Для простоты будем использовать матрицы 3x3:
Рекурсивными фильтрами первого рода будут такие фильтры, выход Y которых формируется перемножением весовых множителей A с элементами изображения X. Для примера рассмотрим фильтры низких частот:
.

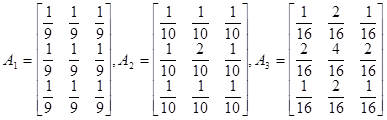

Фильтром низких частот пользуются часто для того, чтобы подавить шум в изображении, сделать его менее резким. Используя фильтр A3 , будем получать изображение Y следующим образом:
Выход фильтра второго рода формируется аналогично первому, плюс фильтра B:
Для простоты рассмотрим одномерный фильтр вида::
Рассмотрим и другие фильтры:
1. Высокочастотные (для подчеркивания резкости изображения):
2. Для подчеркивания ориентации:
3. Подчеркивание без учета ориентации (фильтры Лапласа):
.
4. Корреляционный:
,где
- коэффициенты корреляции между соседними элементами по строке (столбцу). Если они равны нулю то отфильтрованное изображение будет совпадать с исходным, если они равны единице, то фильтр будет эквивалентен лапласиану. При обработке изображений очень часто используют последовательность фильтров: низкочастотный + Лапласа. Часто используют и нелинейную фильтрацию. Для контрастирования перепадов изображения используют градиентный фильтр:
, или его упрощенный вид:
.
Еще один часто используемый нелинейный фильтр - Собела:
A0 ... A7 - входы, yi,j - результат фильтрации.
Рекурсивная версия :
где B0 ... B7 - выход отфильтрованного изображения.
Нелинейная фильтрация - достаточно загадочная область цифровой обработки сигналов, многое еще в ней пока не изучено. Важность же ее не вызывает сомнений, потому, что окружающий нас мир по своей сути не так линеен, как порою хочется его нам интерпретировать.
